TEC toimimise paremaks mõistmiseks vaatame esmalt selle sisemist struktuuri. TEC-i tuumaks on pooljuhttermopaar (tera), mis jaguneb üldiselt P-tüüpi ja N-tüüpi.

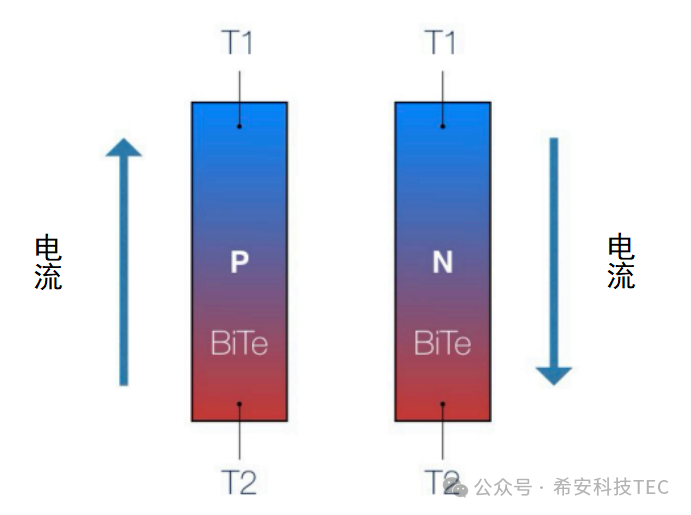

Kui alalisvool läbib termopaari, juhivad P-tüüpi ja N-tüüpi pooljuhtide terad (P-tüüpi (leegitud kolmevalentsete elementidega, nagu boor, millel on augud)) läbi aukude elektrit ja saavad positiivse laengu; N-tüüpi paar (viievalentsete elementidega nagu fosfor legeeritud), mis juhib elektrit elektronide poolt ja on negatiivselt laetud.
Külmas otsas hüppavad kandjad madalamalt energiatasemelt kõrgemale. Energiataseme ülemineku protsessis neeldub soojust, saavutades nii jahutava efekti. Vahepeal, kui kuumas otsas olevad kandjad rekombineeruvad, vabaneb energia, mille tulemuseks on eksotermiline nähtus. Kui alalisvool juhitakse vastupidises suunas, muundub jahutusefekt kütteks.

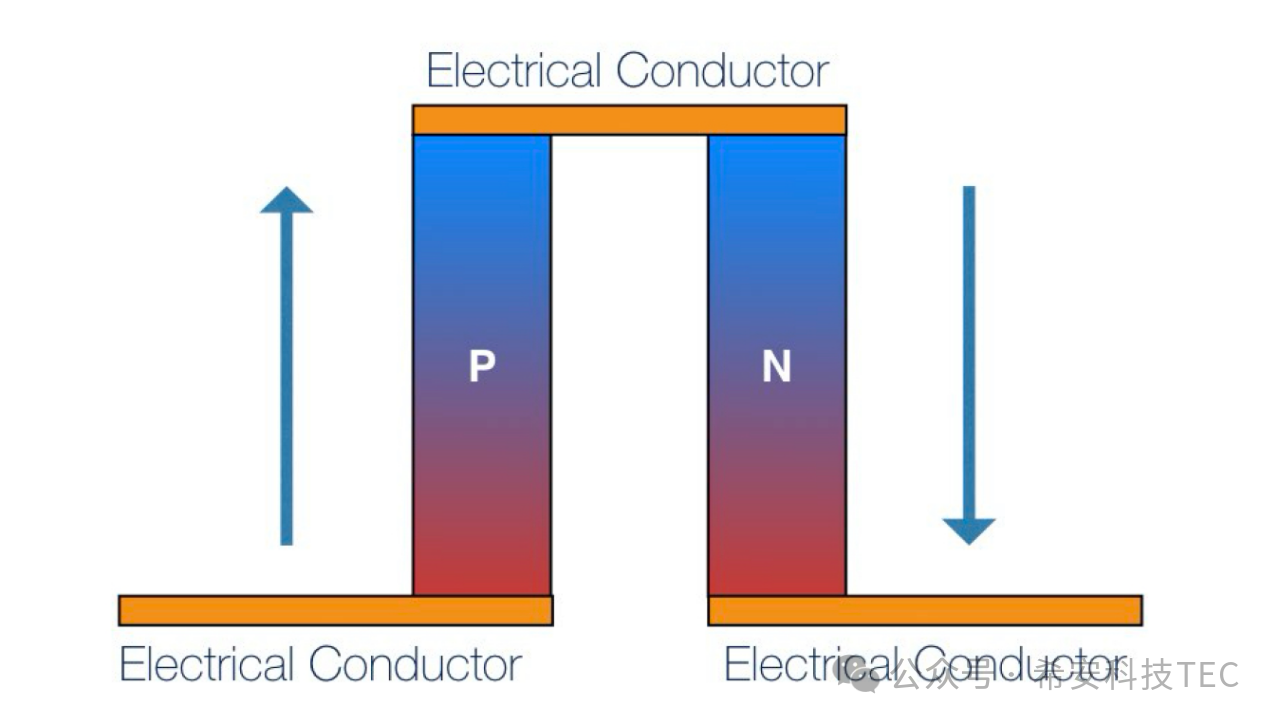

PN-ristmik moodustab läbi juhtiva kihi termopaari ja on TEC-i põhiline struktuurikomponent. Üks termopaar võib pärast sisselülitamist täita ka jahutamise või soojendamise funktsioone.

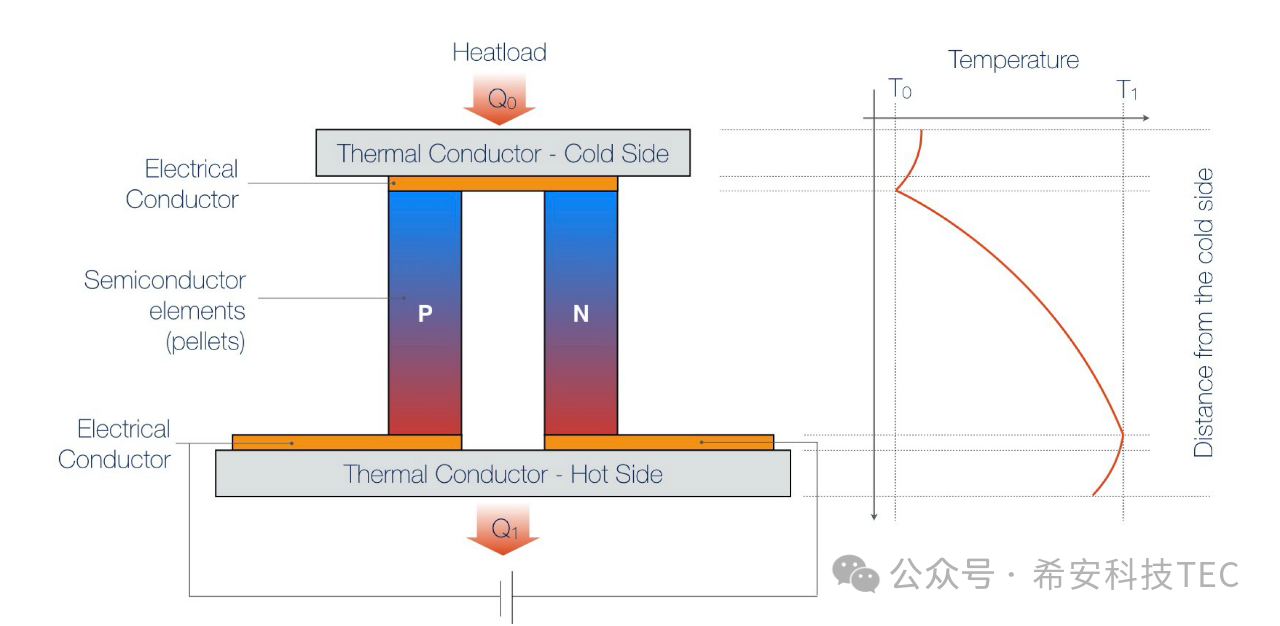

Termopaari mõlemasse otsa lisatakse soojusjuhid, nagu on näidatud järgmisel joonisel: moodustub täielik TEC. Kui TEC on sisse lülitatud, neelab ülemine pind soojust, mida nimetatakse külmaks otsaks, ja neeldunud soojus on Q0. Alumine pind eraldab soojust ja seda nimetatakse kuumaks pinnaks, kusjuures eralduv soojus on Q1 ； Q1= Q0+Qtec
Temperatuuride erinevus ülemise ja alumise pinna vahel soojuse neeldumise ja soojuse eraldumise tõttu on ΔT，ΔT=T1-T0

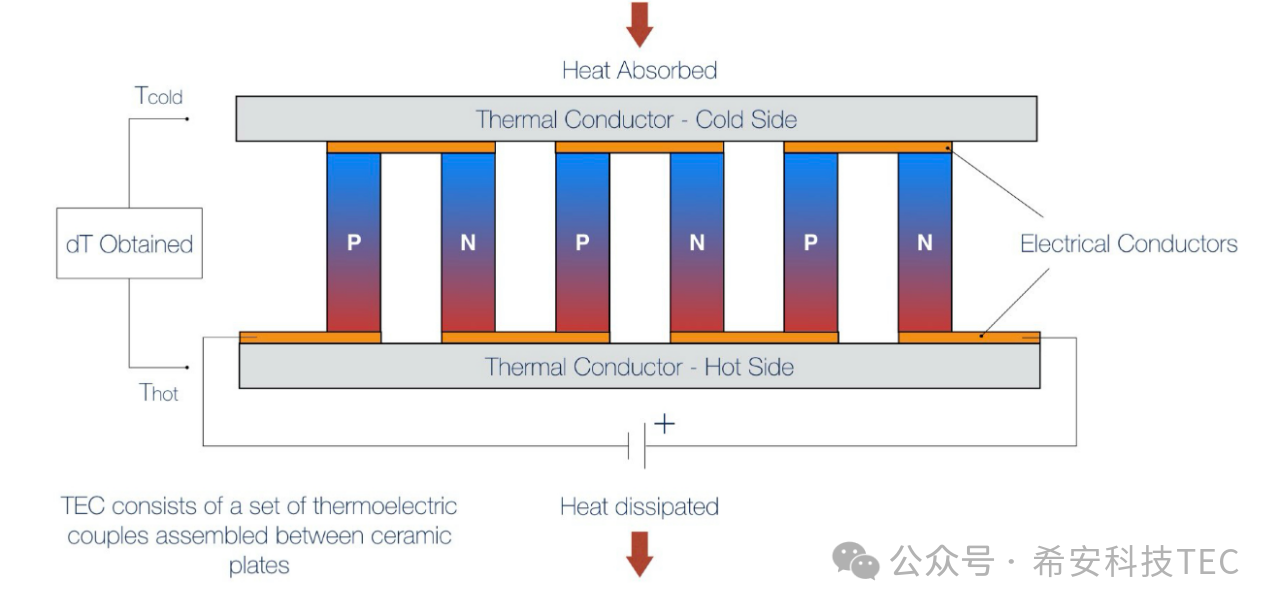

Igapäevases kasutuses koosneb TEC tavaliselt mitmest PN-ühenduste paarist. Suurema jahutusvõimsuse või temperatuuride erinevuse saavutamiseks.
Pärast artikli lugemist on aeg uuesti tahvlile tähelepanu pöörata:
K: Milline on suhe külmas otsas neeldunud soojuse Qc ja kuumas otsas vabaneva soojuse Qt vahel?
V: Qc=Qt-Qtec.
K: Miks külmad ja kuumad otsad vastavalt soojust neelavad ja eraldavad?
V: Külmas otsas hüppavad kandjad madalamalt energiatasemelt kõrgemale. Energiataseme ülemineku protsess neelab soojust, saavutades seeläbi jahutava efekti. Vahepeal, kui kuumas otsas olevad kandjad rekombineeruvad, vabastavad nad energiat, mille tulemuseks on eksotermiline nähtus.
